鎮江國際二期項目模塊需求及使用

目錄

1、系統連接方法

2、使用方法

 2.1 所需設備

 2.2 設備接線說明

  2.2.1 通用設備輸入輸出

  2.2.2 8路繼電器

  2.2.3 風機盤管

1. 系統連接方法

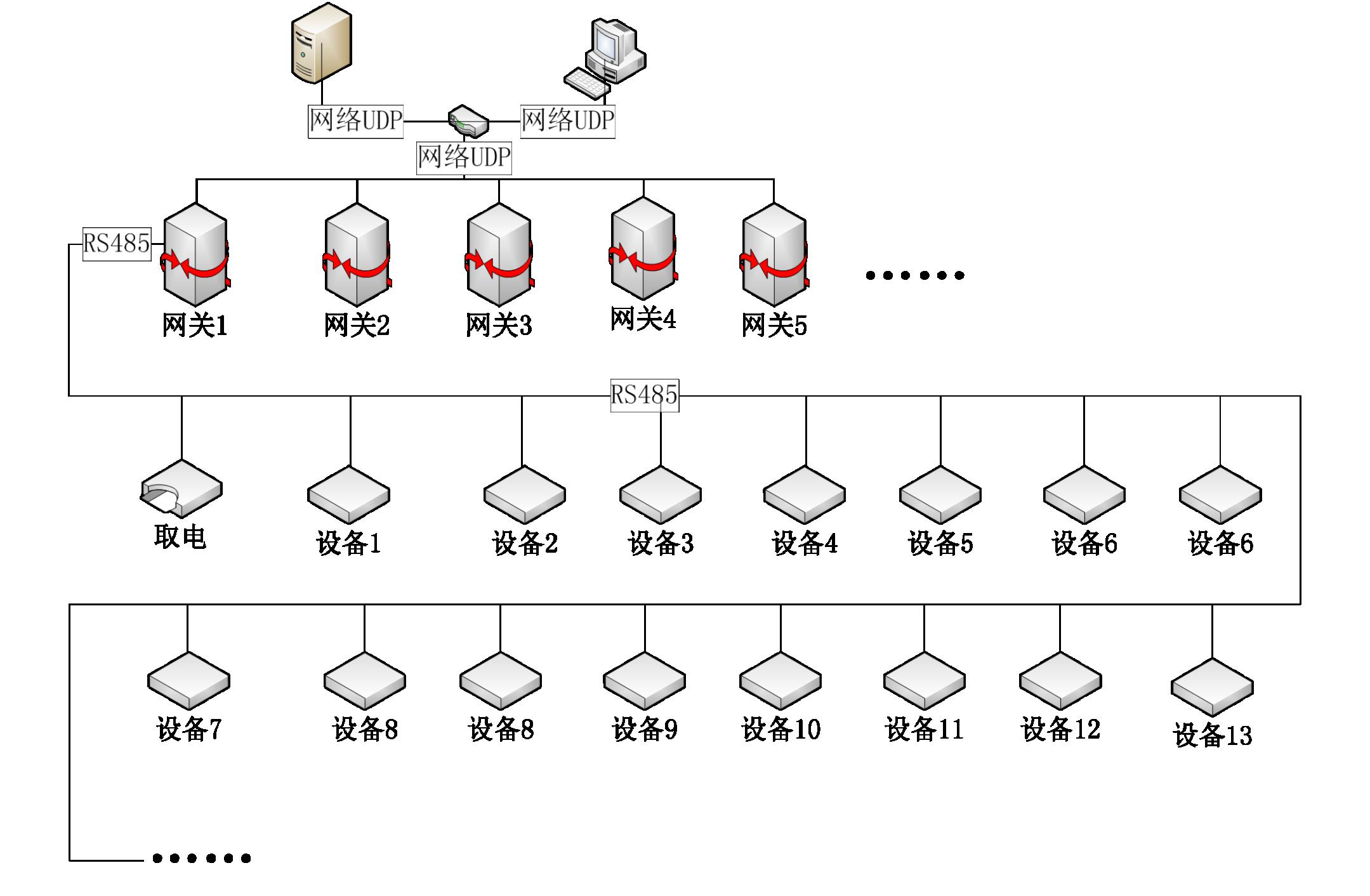

  系統網絡層使用udp通信，設備層使用RS485通信，且設備之間通過手拉手進行連接，如下圖所示：

2. 使用方法

  2.1 所需要設備

  根據項目需求邏輯表，列出單個房間所需設備種類及數量。本項目的標間需求如下表所示：

  2.2 設備接線說明

  2.2.1 通用輸入輸出模塊

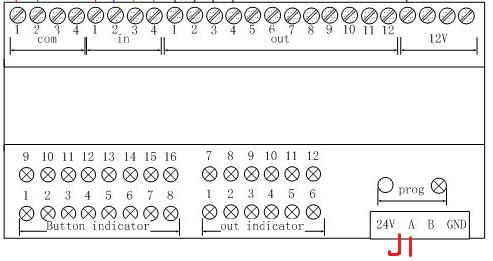

圖2-1：通用輸入輸出模塊示意圖

  此設備需要接線的共有3個部分：J1端子、開關和弱電輸出。注意：12V輸出的每個端子最多只能接4個回路。J1端子直接與系統的RS485總線連接。

  開關的接法如下表所示：

   弱電輸出的接法如下表所示：

 2.2.2 8路繼電器模塊

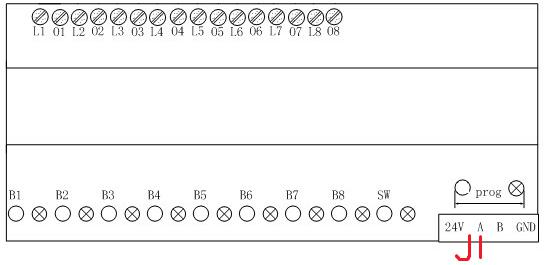

圖2-2：8路繼電器模塊示意圖

  此設備需要接線的共有2個部分：J1端子和干接點輸出。J1端子直接與系統的RS485總線連接。

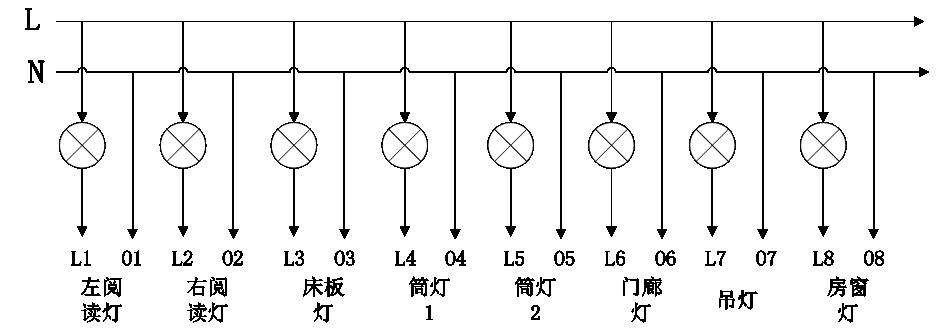

  干接點輸出的接法如下圖所示：

     圖2-3：8路繼電器模塊1接線圖

2.2.3 風機盤管模塊

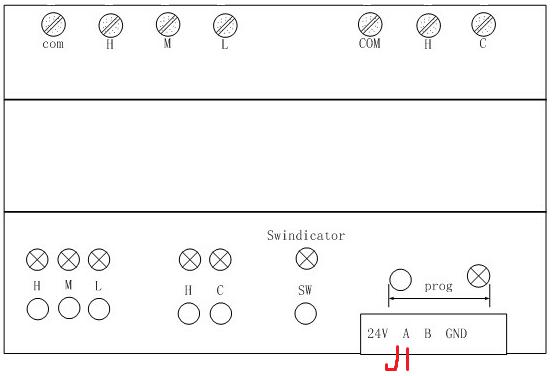

圖2-6：風機盤管模塊示意圖

  此設備需要接線的共有2個部分：J1端子和干接點輸出。J1端子直接與系統的RS485總線連接。

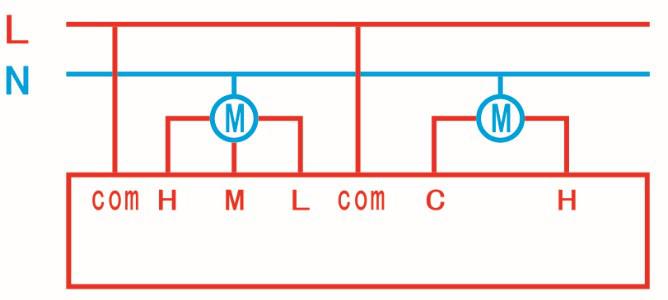

  干接點輸出的接法如下圖所示：
